En el artículo de «Biomecánica aplicada al ciclismo (I)» se explicaron los fundamentos de la biomecánica aplicada al ciclismo. En este segundo artículo, se verá la importancia de conseguir una buena posición de base sobre la bicicleta, en qué se diferencia la posición en las diferentes especialidades de ciclismo (ruta, mountain bike y triatlón) y se expondrán las molestias y los dolores más frecuentes sobre la bici así como la forma de solucionarlos.

Yago Alcalde. Licenciado en Ciencias de la Actividad Física y el Deporte. Máster en Alto Rendimiento Deportivo. Entrenador Nacional de Ciclismo – Ciclismo y Rendimiento

La importancia de la biomecánica en el ciclismo

Antes de describir las particularidades de la posición del ciclista en cada una de las especialidades ciclistas repasaremos un concepto fundamental que se debe aplicar en cualquiera de ellas: buscar un correcto apoyo sobre el sillín.

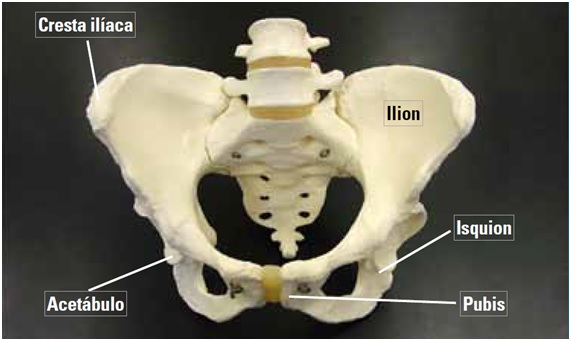

Figura 1

En la figura 1 se muestra la forma de los huesos que forman la pelvis. En la parte inferior de la misma se encuentran los isquiones, que son las partes del hueso que entran en contacto con el sillín de la bicicleta.

Como se puede ver, tienen una forma bastante puntiaguda, por lo que es sencillo percibir el contacto de los mismos cuando nos sentamos sobre el sillín de la bicicleta. El objetivo que se debe buscar a la hora de buscar la posición idónea sobre la bicicleta será un buen apoyo de los isquiones sobre el sillín.

Para conseguirlo, además de probar con diferentes sillines, también es importante que el resto de las medidas de la bici sean las correctas. A veces no es una cuestión de elegir un sillín u otro sino de colocar la bici con las medidas adecuadas.

Las siguientes situaciones dificultan un buen apoyo sobre los isquiones: sillín demasiado alto, sillín demasiado retrasado, manillar demasiado lejos del sillín o demasiado bajo. Cuando se consigue un buen apoyo sobre los isquiones se transmite mejor la fuerza a los pedales, ya que se tiene una mejor base sobre la que apoyarse.

Y lo que es más importante, evitamos sentarnos sobre la zona perineal y genital, provocando molestias y adormecimiento de la zona.

Para experimentar la sensación de tener un buen apoyo sobre el sillín mientras se pedalea es muy interesante realizar los movimientos de anteversión y retroversión de la pelvis. Esta sensación también se puede experimentar a base de pedalear con la espalada un poco más erguida de lo habitual hasta sentir como los isquiones entran en contacto con el sillín.

A la hora de elegir el sillín, los modelos que tienen algo de curvatura (figura 2) nos ayudan a la hora de buscar un buen apoyo, a diferencia de los sillines planos (figura 3), donde el apoyo no es tan firme.

Figura 2

Figura 3

Igualmente recomendables son los sillines que llevan una apertura en el centro de los mismos, ya que así ayudan a disminuir la presión sobre la zona perineal.

Para conseguir un buen apoyo, lo normal es colocarlos en posición perfectamente horizontal. En los sillines con curvatura, se debe colocar en posición horizontal la parte central del mismo, no todo el sillín.

Otro concepto muy relacionado con la importancia de conseguir un buen apoyo sobre el sillín es el hecho de conseguir que la mayoría del peso del ciclista recaiga sobre el sillín y no sobre las manos.

Esto se consigue configurando correctamente el avance-retroceso del sillín y el posicionamiento del manillar. Cuando este ajuste no es el adecuado y las manos tienen que soportar más peso de lo debido es frecuente que aparezcan molestias en la zona dorsal y cervical de la espalda así como adormecimiento de las manos. Además, el gasto energético será mayor.

Las posiciones en la bicicleta según la diferentes especialidades ciclistas

Veamos paso a paso en que se diferencian las medidas de cada una de las siguientes especialidades: ruta, mountain bike y triatlón o crono.

Colocación de las calas

En principio, no debería haber ninguna diferencia entre especialidades. Si acaso, en triatlón es especialmente interesante colocar las calas más bien retrasadas para implicar menos al gemelo y al sóleo en el pedaleo. De esta forma, llegarán más descansados al sector de carrera.

Altura del sillín

En la bici de ruta es en la que se debe llevar el sillín unos milímetros más alto que en las demás para optimizar la eficiencia.

En la bicicleta de montaña se busca una posición ligeramente más baja por dos motivos: mejorar el control de la bici al bajar el centro de gravedad y aumentar el confort de la marcha mientras se pedalea por zonas irregulares donde las ruedas no tienen un apoyo firme sobre el suelo.

También se facilita la acción de echar el peso hacia atrás en las bajadas más pronunciadas. Como es lógico, esta disminución de altura del sillín no debe ser mayor de un centímetro, ya que en este caso se estaría perdiendo eficiencia en el pedaleo si el cuádriceps no trabaja en los rangos más efectivos.  Además, se incrementaría el riesgo de sufrir molestias en la parta frontal de la rodilla.

En la bici de triatlón, al llevar el tronco mucho más inclinado hacia delante, es necesario bajar el sillín unos milímetros para buscar una mayor estabilidad en el pedaleo.

En todos los casos, esta medida se determina hallando la distancia desde el centro del eje del pedalier hasta el centro de la parte de arriba del sillín.

Retroceso del sillín

La regulación del sillín en cuanto a su posición más adelantada o más retrasada también es diferente en las 3 especialidades.

  • En mountain bike, el sillín va más retrasado que en las demás disciplinas. Retrasar ligeramente el centro de gravedad del ciclista de montaña resulta beneficioso en dos sentidos: mejora la tracción de la rueda trasera sobre terrenos inestables y aligera el peso de la rueda delantera, por lo que se mejora la manejabilidad.



  • En cuanto a la bici de ruta, el sillín va entre uno y dos centímetros más adelantado para optimizar la pedalada y así poder adoptar una posición más aerodinámica.



  • En la bici de crono, al bajar tanto el tronco es necesario adelantar todavía más el sillín con el objetivo de incrementar el ángulo de flexión de la cadera cuando el pedal se sitúa arriba del todo ya que se ha comprobado que cuando dicho ángulo se cierra demasiado (rodillas cerca del pecho) la pérdida de potencia de pedaleo es notable. A su vez, es necesario adelantar la posición del sillín para buscar un apoyo estable de los antebrazos sobre el manillar aerodinámico. La estabilidad se consigue cuando el ángulo del brazo respecto al tronco está entre los 75 y los 80 grados. Si el apoyabrazos queda demasiado lejos del ciclista, el trabajo muscular para mantener la posición será mucho mayor, y por lo tanto, se perderá eficiencia y se incrementará la fatiga muscular.

La referencia para esta medición es la posición de la punta del sillín respecto al centro del eje del pedalier. Para medirlo, se debe colocar una plomada que caiga desde la punta del sillín, midiendo la distancia horizontal existente entre la plomada y el centro del eje del pedalier.

Posición del manillar

Al igual que el sillín, la posición del manillar se describe tanto en el eje vertical (altura) como en el horizontal (alcance). En ambos casos, la referencia siempre se toma respecto al sillín. Conviene especificar que tomar como referencia el manillar por sí mismo no es ni mucho menos preciso. Las referencias reales debe tomarse desde la posición donde van las manos situadas en el manillar.

En el caso de la bicicleta de ruta, la referencia deben ser las manetas. En la de montaña, la posición de los puños. Y en la de triatlón, la posición de los apoyabrazos. Si medimos de esta forma, seremos mucho más precisos, ya que la diferencia entre unos manillares y otros puede hacer variar estas medidas en varios centímetros.

Por ejemplo, en manillares de carretera hay modelos que desde el centro del manillar hasta el lugar de las manetas tienen una caída de un par de centímetros. O la misma colocación de las manetas, más arriba o más abajo puede hacer cambiar de forma de importante las medidas de una bicicleta.

En las bicis de montaña, los manillares de doble altura también son diferentes, pueden subir más o menos los puños. Y en las de crono, el apoyabrazos no siempre va a la misma distancia del centro del manillar…

Con estas referencias, las medidas deben tomarse de la siguiente forma:

En bicis de montaña, se mide desde la punta del sillín hasta el centro del puño para el alcance. Para la altura, la distancia vertical entre el centro del sillín y la parte más alta del puño.

En bicis de carretera, el alcance se mide desde la punta del sillín hasta el inicio de la goma de la maneta. La altura se mide hallando la diferencia de altura entre el manillar y el inicio de la goma de la maneta.

En la bici de crono es igual, pero se toma como referencia el inicio del apoyabrazos, tanto en altura como en alcance.

Figura 4. Posición MTB.

Figura 5. Posición ruta.

En función de la posición de las manos, el tronco y los brazos adoptarán una u otra posición. Cuanto más elevadas vayan las manos en relación con el sillín más erguido estará el tronco, perdiendo en aerodinámica pero mejorando en apoyo sobre el sillín. Cuanto más lejos vayan las manos en relación con el sillín, más estirados irán los brazos, perdiendo control de la bici.

Las diferencias en este sentido son más evidentes.

En triatlón y crono, al primar la aerodinámica, se buscará una posición de tronco mucho más agresiva y baja, más que nada porque el apoyo se hace con los antebrazos y no con los brazos. En este caso, no se debe olvidar que una posición más baja no tiene porque ser la más rápida, sobre todo en pruebas largas.

A medida que bajamos mucho la posición del manillar, las manos cada vez tienen que soportar más peso. Esto hace que la musculatura del tronco en general tenga que trabajar más duramente para mantener esa posición.

Este trabajo extra supone un gasto de energía mayor y reduce la capacidad pulmonar, ya que los músculos inspiratorios están siendo empleados para otras tareas. Esto se puede comprobar haciendo un simple ejercicio: contraiga el recto anterior del abdomen (el músculo abdominal central) y trate de hacer una inspiración máxima.

Como podrá comprobar, está limitando su capacidad inspiratoria. Esto también sucede si se trata de pedalear en posiciones demasiado forzadas. Por este y por otros motivos la comodidad es más importante que la aerodinámica en distancias largas.

Otro factor a tener muy en cuenta a la hora de regular la altura del manillar en triatlón es el grado de comodidad del cuello, ya que cuando se baja mucho la posición es necesario forzar el cuello para alcanzar a mirar hacia la carretera.

Este pequeño ajuste muchas veces se debe hacer según el método de ensayo-error, es decir, probando la posición más baja que no genere dolor de cuello durante la duración de la prueba en la que se vaya a competir. En estos casos, pueden ser muy útiles las potencias de angulación regulable para buscar la posición óptima durante los entrenamientos, siempre simulando la duración de las pruebas en las que se vaya a competir.

Hablando de angulaciones de la espalda, en triatlón los rangos oscilan entre los 28 y los 20 grados, mientras que en ruta los ángulos más habituales se sitúan entre los 40 y los 45 grados, en función del tipo de ciclismo que se haga: más bajo para los ciclistas que compiten (39-41º) y algo más erguido para los cicloturistas (43-45º).

En el caso de la bicicleta de montaña, la espalda se coloca más erguida todavía, ya que la aerodinámica no tiene mucha importancia. Los rangos se sitúan en torno a los 50-55º. Esto hace que, por definición, las bicicletas de montaña sean más cómodas. Esta posición más erguida retrasa el centro de gravedad.

Figura 6. Posición triatlón.

El alcance mayor o menor de las manos (la distancia horizontal desde la punta del sillín) vendrá determinado por la longitud del tubo superior del cuadro, la longitud de la potencia y el tipo de manillar. Este ajuste determinará el ángulo del brazo, que está determinado por la cadera, el hombro y la muñeca.

En el ciclismo de ruta es donde los brazos van más estirados, para poder adoptar una posición más aerodinámica.

En montaña, este ángulo se reduce un poco para tener mejor control de la bici.

Mientras que en carretera se buscan ángulos del brazo entre los 85 y los 90 grados, en montaña es más habitual estar entre los 75 y los 80 grados, es decir, la distancia desde la punta del sillín hasta el lugar donde van las manos es menor.

Un error muy frecuente en carretera es usar potencias demasiado largas, generando posiciones de brazos demasiado largas y con los codos bloqueados. Esto genera una tensión excesiva en los brazos, problemas de adormecimiento de las manos y una pérdida de control de la bici en las bajadas.

Cuando esto sucede, es frecuente ver a ciclistas que pasan más tiempo con las manos en el centro del manillar que en las manetas.

En triatlón, como el apoyo se realiza sobre los antebrazos y no sobre las manos las referencias cambian, haciendo que la distancia sillín-manillar sea menor.

Para conseguir que la mayor parte del peso del ciclista lo sostenga el sistema óseo y no el muscular, se busca que el ángulo formado la cadera, el hombro y el codo se sitúe entre 70 y 75 grados, es decir, bastante más cerrado que en las otras dos especialidades. Por ello, en las bicis de triatlón se usan en general potencias más cortas.

Lesiones y molestias más frecuentes en el ciclismo

A continuación se describen las molestias y dolores más comunes en el ciclismo así como la forma de evitarlas y prevenirlas.

Pie caliente

Esta molestia se llama así porque cuando se padece la sensación es de quemazón en la planta del pie. Esta molestia suele aparecer cuando se llevan 2 o 3 horas de ruta, no antes. Se produce por la irritación de una serie de nervios situados en el centro de la planta del pie.

La solución suele pasar por usar unas plantillas específicas para ciclismo que incorporen una amortiguación en la zona central que ayude a amortiguar la presión del pedal sobre la zona sensible. A su vez, retrasar las calas suele ser otra buena solución que ayuda a mejorar este problema.

Molestias y adormecimiento de la zona genital

Antes de probar a cambiar el sillín, es muy importante comprobar que el sillín está perfectamente nivelado y que no está ni demasiado alto ni demasiado retrasado respecto al eje del pedalier. También, si el manillar está demasiado lejos o demasiado bajo puede provocar que se cargue demasiado peso sobre esa zona.

Una vez se haya verificado que estas medidas son las correctas, incluso se podría probar a inclinar ligeramente el sillín hacia delante, con la precaución de no generar un deslizamiento hacia delante que aumente la presión sobre las manos.

Si todas estas medidas no dan resultado, sería el momento de probar con otro tipo de sillín que tenga una ranura central, más ancho o más estrecho.

Dolor en la zona anterior de la rodilla

En general, cuando las molestias de rodilla se producen en la parte frontal de la misma se debe a que se ha estado pedaleando con el sillín demasiado bajo o con unas bielas demasiado largas, haciendo que el ángulo de flexión de la rodilla (cuando el pedal está arriba del todo) sea demasiado cerrado.

Como es lógico, la solución es subir el sillín, y si persisten las molestias, determinar si sería conveniente adquirir unas bielas más cortas que ayuden a abrir el ángulo de la rodilla. A su vez, retrasar un poco el sillín puede ayudar a mejorar este problema.

Otra posible causa de este tipo de molestias es pedalear con demasiado desarrollo así como los incrementos bruscos en la carga del entrenamiento.

Dolor en la parte interna de la rodilla

Esta molestia es más frecuente en los ciclistas que tienden a pedalear con las rodillas hacia dentro, aunque también puede ser generada por una incorrecta colocación de las calas que obliguen al ciclista a pedalear con los talones demasiado metidos hacia dentro.

En estos casos, además de verificar que la altura del sillín es la adecuada, suele ser bastante efectivo utilizar unas plantillas específicas que mejoren la estabilidad del pie sobre el pedal con el objetivo de minimizar que las rodillas del ciclista se desplacen hacia dentro en cada pedalada.

También, corregir la colocación de las calas, permitiendo al ciclista pedalear con los pies mejor alineados. Cuando estas medidas no son suficientes, puede ser útil reducir el factor Q a base de desplazar las calas hacia el lateral externo de la zapatilla o incluso buscando un pedal con un eje más corto (Speedplay).

Por último, también se puede recurrir a algún sistema de cuñas que modifiquen el apoyo del pie sobre el pedal con el objetivo de llevar la rodilla más hacia fuera.

Dolor en la parte externa de la rodilla

Estas molestias suelen asociarse con pedalear con el sillín demasiado alto y/o retrasado, aunque también pueden estar causadas por una incorrecta colocación de la calas (pies demasiado hacia dentro) o porque sea necesario aumentar el factor Q a base de situar las calas más hacia dentro de la zapatilla, colocando un espaciador entre el pedal y la biela o incluso usando unos pedales con el eje más largo (Speedplay).

Adormecimiento de manos

Esta molestia suele surgir cuando el manillar está demasiado bajo o demasiado lejos del sillín. Se debe a que las manos soportan demasiado peso, y las muñecas posiblemente no estén colocadas de la mejor forma sobre el manillar. También puede suceder si las manetas no están correctamente colocadas.

Como normal general, las manetas deben colocarse de forma que queden alineadas con la parte plana del manillar. Así se consigue una buena superficie de apoyo de las manos. Igualmente, es más ergonómico si las manetas están ligeramente rotadas hacia dentro.

Si las molestias continúan después de haber verificado estos ajustes, la situación puede mejorarse instalando una cinta de manillar que amortigüe mejor las vibraciones de la carretera, con unos guantes que tengan un buen acolchado y tratando de cambiar la posición de las manos sobre el manillar cada 10 o 15 minutos.

Dolores de cuello y de espalda

Cuando se buscan posiciones muy aerodinámicas a base de bajar el manillar suelen aparecer las molestias en el cuello, generadas por una posición demasiado forzada del mismo para mantener una buena visión de la carretera. La solución es de sentido común: subir al manillar.

Si este artículo te ha parecido interesante, podemos ayudarte a optimizar tu posición.

Consulta nuestras tarifas para estudios biomecánicos.

Bibliografía:

BAKER A. BikeFit. Ebook. 2009.

FARRELL, K, REISINGER, K, TILLMANB, M. Force and repetition in cycling: possible implications for iliotibial band friction syndrome. Knee. 2003 Mar;10(1):103-9.

MCGLYNN, P. SICI Advanced Class Companion Manual. New York, 2010.

PRUITT, A. Andy Pruitt´s complete medical guide for cyclists. Velopress. Boulder, 2006

RUBY, P, HULL, M, HAWKINS, D. Three-Dimensional knee joint loading during seated cycling. J Biomechanics, Vol. 25, No. 1, pp. 41-53, 1992.

ZANI, Z. Pedalear bien. Tutor. Madrid, 2010.

+
